Como reduzir a vibração de uma válvula de controle de esfera?

As válvulas de controle de esfera desempenham um papel crucial em diversos processos industriais, regulando o fluxo de fluidos com precisão. No entanto, um problema comum que os operadores frequentemente encontram é a vibração da válvula. A vibração excessiva pode levar a inúmeros problemas, incluindo desgaste mecânico, poluição sonora e até mesmo falha prematura da válvula. Como fornecedor líder de válvulas de controle de esfera, entendemos a importância de resolver esse problema para garantir a operação eficiente e confiável de seus sistemas. Neste blog, exploraremos as causas da vibração das válvulas e compartilharemos estratégias práticas para reduzi-la.

Causas da vibração da válvula de controle de esfera

Antes de mergulhar nas soluções, é essencial compreender os fatores que contribuem para a vibração da válvula. Aqui estão algumas causas comuns:

Características de fluxo de fluido

• Fluxo de alta velocidade: Quando o fluido passa pela válvula em alta velocidade, ele pode criar flutuações de pressão e redemoinhos, que por sua vez fazem a válvula vibrar.
• Fluxo turbulento: Condições de fluxo turbulento, muitas vezes resultantes de mudanças abruptas no diâmetro do tubo ou na direção do fluxo, podem induzir vibrações na válvula.
• Cavitação: A cavitação ocorre quando a pressão do fluido cai abaixo da pressão de vapor, causando a formação e o colapso de bolhas de vapor. A implosão destas bolhas gera ondas de choque que podem levar a fortes vibrações nas válvulas.

Fatores Mecânicos

• Dimensionamento incorreto da válvula: Se a válvula não for dimensionada adequadamente para a aplicação, ela poderá sofrer fluxo ou pressão excessivos, causando vibração.
• Componentes soltos: Parafusos, porcas ou outros componentes internos soltos podem fazer com que a válvula vibre durante o seu funcionamento.
• Peças gastas: Com o tempo, o desgaste nas sedes, hastes ou rolamentos das válvulas pode resultar em aumento de folga e vibração.

Problemas relacionados ao sistema

• Ressonância de tubo: A frequência natural do sistema de tubulação pode coincidir com a frequência de vibração da válvula, amplificando o problema.
• Cargas desequilibradas: A distribuição desigual da pressão ou fluxo do fluido no sistema pode fazer com que a válvula vibre.

Estratégias para reduzir a vibração da válvula de controle de esfera

Otimize o fluxo de fluidos

• Reduza a velocidade do fluxo: Uma das maneiras mais eficazes de reduzir a vibração é diminuir a velocidade do fluxo do fluido. Isto pode ser conseguido aumentando o diâmetro do tubo ou usando dispositivos de controle de fluxo, como placas de orifício ou restritores de fluxo a montante da válvula.
• Minimize a turbulência: Certifique-se de que o sistema de tubulação seja projetado para minimizar mudanças abruptas na direção e no diâmetro do fluxo. O uso de tubos de paredes lisas e curvas adequadas pode ajudar a reduzir o fluxo turbulento.
• Prevenir a cavitação: Para evitar cavitação, mantenha a pressão do fluido acima da pressão de vapor. Isso pode ser conseguido aumentando a pressão a montante, reduzindo a queda de pressão na válvula ou usando designs de internos anticavitação.

Melhore a instalação mecânica

• Dimensionamento adequado da válvula: Selecione o tamanho de válvula apropriado com base nos requisitos de vazão, pressão e temperatura da aplicação. Uma válvula bem dimensionada operará de maneira mais suave e com menos vibração.
• Aperte os componentes: Inspecione e aperte regularmente todos os parafusos, porcas e outros componentes mecânicos para evitar que peças soltas causem vibração.
• Substitua as peças desgastadas: Substitua imediatamente quaisquer sedes, hastes ou rolamentos de válvula desgastados para manter a operação adequada da válvula e reduzir a vibração.

Sistema de Endereço - Problemas Relacionados

• Evite a ressonância do tubo: Analise a frequência natural do sistema de tubulação e tome medidas para evitar ressonância com a vibração da válvula. Isso pode envolver a alteração do comprimento do tubo, a adição de suportes ou o uso de materiais amortecedores de vibração.
• Equilibre o sistema: Certifique-se de que a pressão e o fluxo do fluido estejam distribuídos uniformemente por todo o sistema. Isso pode ser conseguido usando válvulas de equilíbrio de pressão ou ajustando as vazões em diferentes ramos do sistema.

Soluções específicas para diferentes tipos de válvulas de controle de esfera

Como fornecedor de válvulas de controle de esfera, oferecemos uma ampla gama de produtos, incluindoVálvula pneumática de controle de esfera revestida com flúor,Válvula Rotativa Excêntrica Pneumática, eVálvula de controle de esfera elétrica. Cada tipo de válvula pode ter características únicas e exigir abordagens específicas para reduzir a vibração.

Válvula pneumática de controle de esfera revestida com flúor

• Otimização do fornecimento de ar: Certifique-se de que o atuador pneumático receba um suprimento de ar estável e limpo. Use filtros e reguladores para remover umidade e contaminantes do ar e ajuste a pressão do ar para o nível apropriado para a operação da válvula.
• Inspeção de vedação: Inspecione regularmente as vedações revestidas de flúor quanto a desgaste e danos. Substitua quaisquer vedações desgastadas para evitar vazamentos e reduzir a vibração causada pela distribuição desigual da pressão.

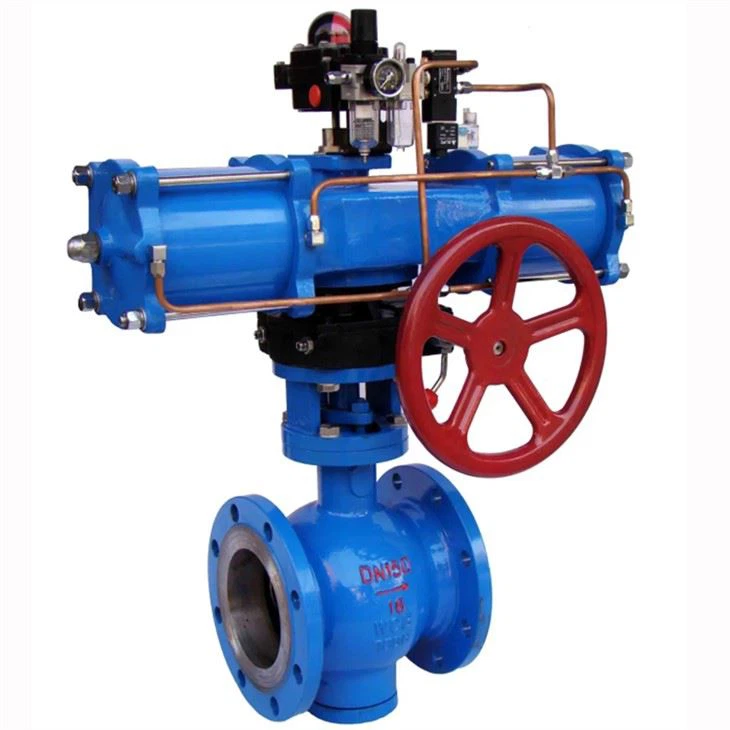

Válvula Rotativa Excêntrica Pneumática

• Ajuste do atuador: Ajuste o atuador pneumático para garantir um movimento suave e preciso da válvula. Ajuste as configurações do curso e do posicionador para atender aos requisitos da aplicação.
• Ajuste de excentricidade: Verifique e ajuste a excentricidade do disco da válvula para garantir vedação adequada e controle de fluxo. A excentricidade incorreta pode causar vibração e mau desempenho da válvula.

Válvula de controle de esfera elétrica

• Verificação da conexão elétrica: Inspecione as conexões elétricas do atuador elétrico para garantir que estejam seguras e livres de corrosão. Conexões soltas ou defeituosas podem causar vibração e operação irregular da válvula.
• Otimização do controle do motor: Ajuste os parâmetros de controle do motor, como velocidade e torque, para garantir uma operação suave e eficiente da válvula. Use inversores de velocidade variável, se necessário, para reduzir o impacto de partidas e paradas repentinas.

Monitoramento e Manutenção

O monitoramento e a manutenção regulares são essenciais para prevenir e reduzir a vibração da válvula. Aqui estão algumas etapas principais:

• Monitoramento de vibração: Instale sensores de vibração na válvula e no sistema de tubulação para monitorar continuamente os níveis de vibração. Configure alarmes para alertar os operadores quando a vibração exceder os limites aceitáveis.
• Inspeção de desempenho: Inspecione regularmente o desempenho da válvula, incluindo vazão, queda de pressão e vazamento. Quaisquer desvios das condições normais de operação podem indicar um problema que precisa ser resolvido.
• Lubrificação: Aplique lubrificantes apropriados nas hastes das válvulas, rolamentos e outras peças móveis para reduzir o atrito e o desgaste, que podem contribuir para a vibração.

Conclusão

Reduzir a vibração das válvulas de controle de esfera é crucial para garantir sua confiabilidade e desempenho a longo prazo. Ao compreender as causas da vibração e implementar as estratégias descritas neste blog, você pode minimizar o impacto da vibração nos seus sistemas de válvulas. Como fornecedor confiável de válvulas de controle de esfera, temos o compromisso de fornecer produtos de alta qualidade e suporte técnico para ajudá-lo a obter a operação ideal da válvula. Se você estiver enfrentando problemas de vibração de válvulas ou estiver interessado em atualizar seus sistemas de válvulas, não hesite em nos contatar para discutir seus requisitos específicos. Esperamos trabalhar com você para encontrar as melhores soluções para suas aplicações.

Referências

• "Manual da Válvula", de Milton Beychok. Este manual abrangente fornece informações detalhadas sobre projeto, operação e solução de problemas de válvulas, incluindo discussões sobre vibração de válvulas.
• "Mecânica dos Fluidos e Termodinâmica de Turbomáquinas", por SL Dixon. Ele oferece conhecimento aprofundado das características do fluxo de fluido e como elas se relacionam com o desempenho e a vibração da válvula.
• Padrões e diretrizes da indústria de organizações como o American National Standards Institute (ANSI) e a International Organization for Standardization (ISO), que fornecem melhores práticas para instalação, operação e manutenção de válvulas.
